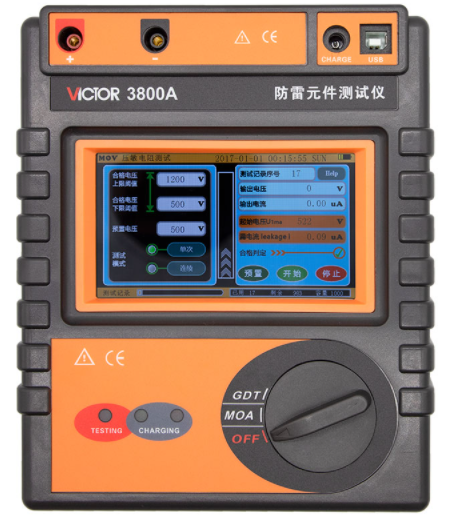

南通防雷元件測試儀用于測量各種壓敏電阻（MOV）和氣體放電管（GDT）性能參數測試，具有絕緣電阻測試功能，具有高壓短路保護、過流保護、高壓預置、自動量程調節、自檢功能、輸出功率大等特點。

       南通防雷元件測試儀其它指標：

　　絕緣電阻：6MΩ(500V)

　　耐壓：AC1.5kV50HZ1min

　　工作溫度和濕度：0～+40℃≤85%RH

　　儲存溫度和濕度：-10℃～+50℃≤90%RH

　　電源：AC220V50Hz

　　DC12V0.5A(芯線+極)

　　功耗：8W

　　外形尺寸：208mm×190mm×78mm

　　重量：≤1kg

　　3、儀器操作面板

　　1.測試孔+

　　2.測試孔-

　　3.量程調節

　　4.LCD顯示窗

　　5.電壓預置

　　6.單次/連續開關

　　7.功能選擇開關

　　8.高壓指示燈

　　9.高壓啟動鍵

　　10.顯示轉換鍵

　　11.測試鍵

　　12.放電指示燈

　　13.保險絲座

　　14.電源開關

　　15.電源插座

　　16.外接直流12V電源插孔(芯線為+)

　　4、使用方法

　　4.1電源

　　本機背面板設有外接交流電源三芯插座。可接入220V，50Hz交流電網電源。附件備有交流電源線。

　　本機還設有外接直流電源12V/0.5A輸入插孔,芯線為“+”極。用戶自備電源線時應注意極性及線徑。

　　4.2準備

　　4.2.1將儀器面板上的自鎖按鍵開關全部置高位，調節旋鈕逆時針方向旋到盡頭(最小)。將本機所備測試線分別插入面板“+”“—”測試孔。將外部電源接入背板相應電源插座(孔)。

　　4.2.2打開電源開關,儀器顯示器應顯示“000”。

　　4.3測試

　　4.3.1壓敏電阻測試

　　4.3.1.1量程設置

　　“壓敏電阻/放電管”選擇開關置高位(壓敏電阻),“單次/連續”開關置高位(單次)，調節“電壓預制”旋鈕順時針方向旋到盡頭(更大 )。點擊高壓鍵開啟高壓，高壓指示燈亮，顯示器顯示測試電壓量程的上限值。調節“高壓限制”旋鈕至你所需的值(測試范圍上限值)。

　　調節“電壓預置”旋鈕選擇你所需(作測試范圍下限值判定用)的值。

　　此時，實際的測試范圍為0V～設定的量程上限值。

　　4.3.1.2測量

　　a)將被測壓敏電阻接入測量線，點擊“高壓啟停”鍵，高壓指示燈點亮,顯示器立刻顯示起始動作電壓U1mA測試值，數值后面顯示單位量”V”字符，按“測試”鍵,約2秒后自動轉為漏流I0.75U1mA測試值，數值后面顯示單位量“μA”，綠色指示燈隨漏流顯示同步點亮,持續約2秒后自行消失。b)被測壓敏電阻U1mA值低于電壓預置值時，接入后顯示器顯示的電壓預置值將跌至其U1mA值附近，可點擊“測試”鍵繼續下步測試；高于量程上限值時，測試過程U1mA時段顯示預設的量程上限值，此時測試電流<1mA，顯示的測試數據無效,儀器將在I0.75U1mA測試(紅燈亮)時段發出蜂鳴器鳴叫聲提示。更換試品測量或再次測量，只須再次點擊“測試”鍵。

　　c)如需連續測量，將“單次/連續”開關置低位(連續)即可。(在高壓開啟前選擇連續測量方式，須點擊一次“測試”鍵)。

　　4.3.1.3自檢及其它

　　a)壓敏電阻測試1mA值的檢查

　　選擇“壓敏電阻”測試，開啟高壓，預置電壓調節至10V以上，短接測試孔“+”“—”端，顯示器應顯示“000V”，按住(不放)“顯示轉換”鍵，應顯示“1000μA”。

　　b)壓敏電阻測試0.75U1mA值的檢查

　　測試端開路,點擊測試鍵進行測試時,顯示器應顯示量程上限值,紅燈亮時段按住“顯示轉換”鍵應顯示量程上限值的0.75倍。

　　c)在測試試品的過程中，按住(不放)“顯示轉換”鍵：在U1mA測量時段顯示的是測試條件1mA(1000μA)的值；在I0.75U1mA測量時段顯示的是測試條件0.75U1mA的值。

　　其它，利用電壓預置和量程調節功能可作1999V/1mA直流穩壓源和1mA恒流源(負載電流達1mA時儀器恒定輸出1mA測試

　　電流)使用，配合使用“顯示轉換”鍵，可測量負載電壓、電流(V/I特性)值。

　　4.3.2放電管測試

　　4.3.2.1量程設置

　　“壓敏電阻/放電管”選擇開關置低位(放電管)，按4.3.1.1的方法設置量程。

　　4.3.2.2測量

　　a)將被測放電管接入測試線：

　　若綠色指示燈點亮，則表示被測試品點火電壓值Vsdc小于“電壓預置”值(超量程下限)，蜂鳴器鳴叫發出聲響提示。此時，應及時撤下被測試品，否則將被反復點火。

　　若綠色指示燈沒有點亮，則表示被測試品點火電壓Vsdc值大于“電壓預置”值。可點擊“測試鍵”繼續下步操作。

　　b)點擊“測試”鍵后，測試電壓以100V/S的速率從電壓預置值開始上升。至綠色指示燈點亮后：

　　若蜂鳴器不鳴叫，顯示器將顯示測量范圍內的數值。

　　若蜂鳴器鳴叫，顯示器將顯示測量范圍的上限值。此時，表示被測試品的點火電壓Vsdc值大于測量范圍的上限值(超量程上限)而沒有點火。

　　綠色指示燈點亮和同步產生的顯示值(超量程范圍時有鳴叫聲)持續時間約2秒自行消失，隨之回復到預置狀態。

　　綠色指示燈點亮期間撤下已測放電管，預置電壓恢復后再接入待測放電管進行下一次測試。

　　c)連續測量

　　將“單次/連續”開關置低位(連續位)，便可連續測量。

　　4.4測試完畢,點擊“高壓”鍵關閉測試電壓,將背面板電源開關置”OFF”位關閉電源。使用外接DC12V直流電源時應將電源線撤除。

　　性能特點

　　適用于氧化鋅避雷器(壓敏電阻),金屬陶瓷二、三電極放電管、真空避等過壓防護元件直流參數的測量。也可作穩壓、恒流電源,使用于其它方面。

　　具有高壓短路保護、過流保護、高壓預置、量程調節等功能,高壓自泄放時間小于0.5秒。

　　具有自檢功能。

　　測量數據由31/2LCD數字顯示,準確度高、可靠性好。

　　測量時,可以預先設定量程,并在測量過程中對超量程測試發出聲響提示,適用于器件分組和檢驗判別。

　　選擇連續測量,可以對批量試品進行不間斷測試。

　　面板功能簡單,易于操作。

　　重量輕,便于攜帶。

　　南通防雷元件測試儀技術指標：

2.2 放電管測量
